本物のPLC信号を、独自のソフトウェアに。

CONNECTは、制御機器と独自のソフトウェアをつなぐインターフェースです。Siemens S7、Beckhoff TwinCAT、OPC UAなどのシステムから信号を読み取り、WebSocket APIとREST APIで提供します。WindowsとLinuxで動作します。

まず試してみたい場合は、デモページからrealvirtual WEBをダウンロードしてください。 →

CONNECTライセンスの対象はインターフェースのみです。CONNECTは制御機器の信号を、WebSocket API(rv WebSocket Realtime v2、ポート5100)とREST APIで提供します。MES接続、自社アプリ、AIエージェントなど、独自のフロントエンドや連携を構築するお客様向けです。3Dビューアー、HMI、エディターはrealvirtual WEBの一部です。realvirtual Commercialには、シートごとにCONNECTライセンスが1つ含まれています。

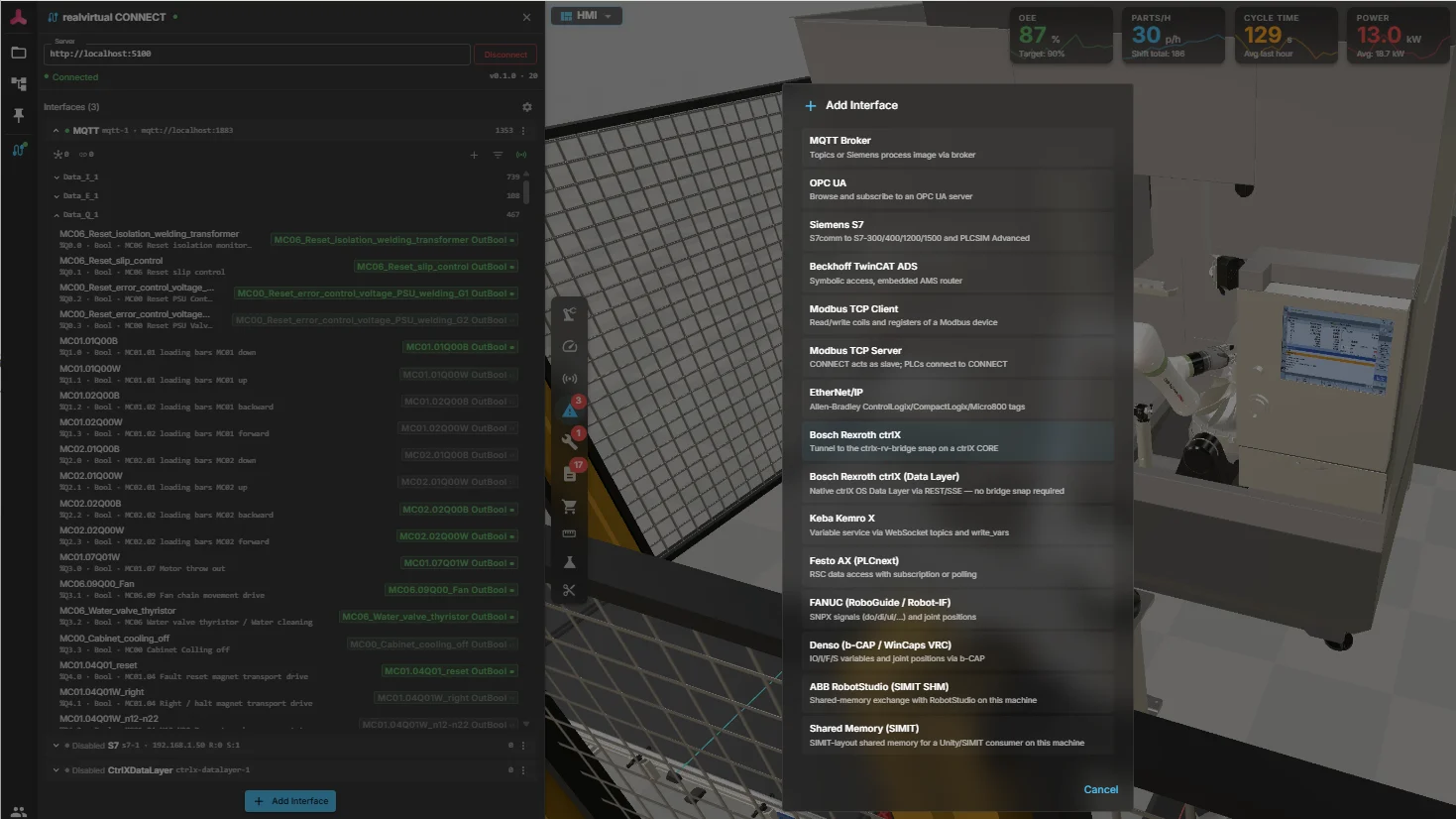

Siemens S7からFANUCまでのネイティブプロトコルドライバーを並べたrealvirtual CONNECTのAdd Interfaceダイアログと、realvirtual WEBのOEEダッシュボード付きライブ3D HMI

CONNECTのAdd Interfaceダイアログ。MQTT、OPC UA、Siemens S7、TwinCAT ADS、Modbus、EtherNet/IP、ctrlX、Keba、Festo AX、FANUC、Denso、ABB RobotStudio、SIMITのネイティブドライバーを備えています。隣はrealvirtual WEBで稼働中の3D HMIです。

CONNECTのAdd Interfaceダイアログ。MQTT、OPC UA、Siemens S7、TwinCAT ADS、Modbus、EtherNet/IP、ctrlX、Keba、Festo AX、FANUC、Denso、ABB RobotStudio、SIMITのネイティブドライバーを備えています。隣はrealvirtual WEBで稼働中の3D HMIです。

CONNECTの仕組み

CONNECTは機械の近くで動作するネイティブゲートウェイです。コントローラーと同じネットワークにあるIPCまたはエッジPC上で稼働します。クライアントはオープンなWebSocketプロトコルまたはREST APIで接続します。コントローラー側では、CONNECTは各コントローラーのネイティブプロトコルで通信します。

realvirtual WEBブラウザの3D HMI、ダッシュボード、ドキュメント
自社およびサードパーティのシステムMES、PDM、自社アプリケーション(rv WebSocket Realtime v2またはREST経由)
InfluxDB信号履歴:時系列のトレンドとKPI
realvirtual CONNECTSignalBus:ネイティブプロトコルドライバー、信号マッピングとミラーリング、WebSocket APIとREST API、内蔵Webサーバー、AI診断(RAG)
PLCとコントローラーSiemens S7PLCSIM AdvancedTwinCAT ADSOPC UAMQTTModbus TCPEtherNet/IPctrlXKebaFesto AX / PLCnextFANUCDensoABB RobotStudioSIMIT

中間層のないネイティブプロトコル

CONNECTは各コントローラーとそのネイティブプロトコルで通信します。ラッパーの連鎖やクラウドブローカーは介在しません。各インターフェースはブラウザで設定し、信号ごとに監視できます。MQTTだけでも3つのペイロード形式に対応します。単一トピック、Siemensプロセスイメージ、そしてSEW MOVI-Cステーションが発行するフラットJSONです。

CONNECT REST APIとWebSocket APIのドキュメント →

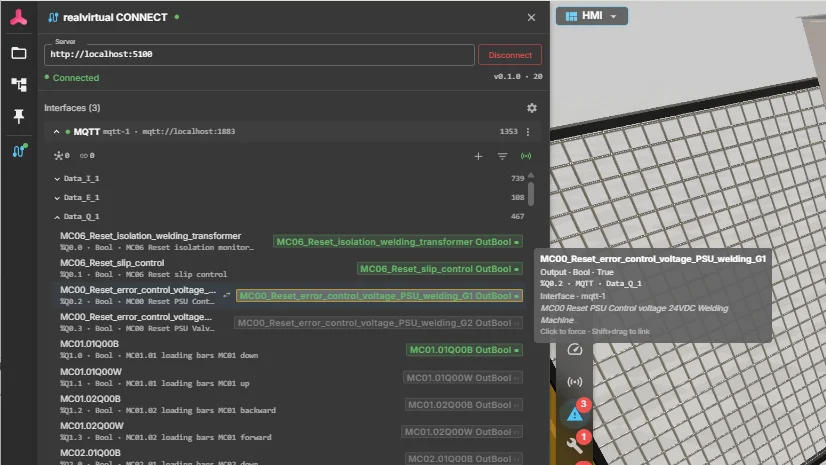

realvirtual CONNECTの信号モニタリング:1,353のライブ信号を持つMQTTインターフェース。各信号はブラウザの3Dシーンにマッピングされています

機械PC上のトレイアプリケーション

CONNECTは機械PC上でトレイアプリケーションとして動作します。WebSocket APIとREST APIを備えたプロトコルゲートウェイ、ドキュメント用のAI診断インデックス、AIエージェント向けのオプションのMCPサーバーを含みます。realvirtual WEBを機械とともに納品する場合は、CONNECTが同じPCから配信します。メニューには現在の状態が表示されます。ここでは1,344のライブ信号と1つの接続クライアントです。

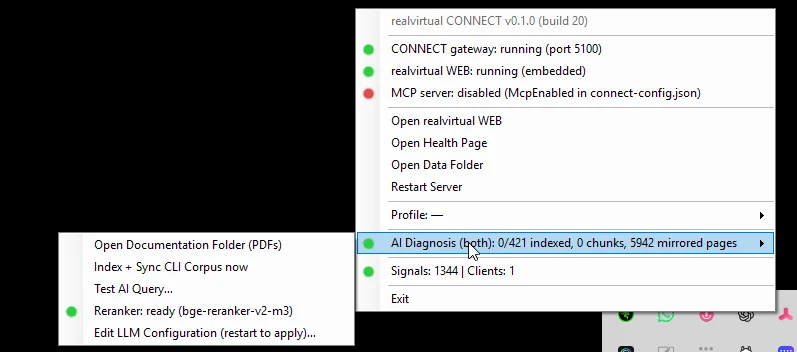

realvirtual CONNECTのトレイメニュー:ゲートウェイ稼働中、内蔵realvirtualサーバー、AI診断インデックス、1,344のライブ信号

機械ネットワークでの運用のために

独自ソフトウェア向けのオープンAPI

公開されているCONNECTのダウンロードにはゲートウェイのみが含まれ、ビューアーは含まれません。信号はWebSocket API(rv WebSocket Realtime v2、ポート5100)とREST APIで利用できます。3Dビューアー、HMI、エディターはrealvirtual WEBの一部です。

OTネットワークでオフライン

ライセンスはローカルで検証されます。CONNECTはサーバーに接続せず、実行時にインターネット接続を必要としません。アクティベーションはオンラインでも、リクエストコードによる完全オフラインでも行えます。インターネットに接続されていないネットワークでも利用できます。

ネイティブプロトコルドライバー

Siemens S7、Beckhoff TwinCAT ADS、OPC UA、MQTT、Modbus、EtherNet/IP。.NETでネイティブに実装され、ブラウザで設定・監視できます。

すべてのクライアントに1つのプロトコル

クライアントは、公開ドキュメント化されたWebSocket Realtime v2プロトコルで接続します。MES、PDM、自社システムへの独自の接続も同じインターフェースを使います。

信号のミラーリングと集約

SignalBusはインターフェース間で信号をミラーリングし、複数のコントローラーを1つのストリームに統合します。CONNECTはオープンなWebSocketプロトコルのサーバーとクライアントを兼ねるため、CONNECTインスタンスやサードパーティのブリッジを連結できます。

InfluxDBへの信号履歴

CONNECTは各信号を連続的または変化時にサンプリングし、InfluxDBバケットに書き込みます。時系列のトレンドやKPIは3D HMIから直接クエリできます。データはお客様のネットワーク内に留まります。

AI診断とMCP

CONNECTはAIによる故障診断のRAGバックエンドをホストし、ドキュメントをローカルでインデックス化します。オプションのMCPサーバーにより、AIエージェントが信号を読み取り、機械を調べることができます。

ミリ秒単位のサイクリック更新

CONNECTは産業用の更新周期でサイクリックに読み取ります。通常は10~50 msごとです。これによりブラウザの3Dモーションが滑らかに保たれます。信号の変化は接続中のすべてのクライアントにプッシュされます。

3つの代表的な用途

ライブ3D HMIとモニタリング

機械の状態、OEE指標、アラームがrealvirtual WEBの3D HMIに流れます。現場のディスプレイ、タブレット、サービス用ノートPCで表示できます。

独自のフロントエンドや連携

ライブ信号を基に独自のアプリケーションを構築できます。MESコネクター、自社アプリ、AIエージェントが、WebSocket APIまたはREST APIで信号を読み書きします。realvirtualのモデルは必要ありません。

機械とともに出荷

CONNECTをrealvirtual WEBとともに、機械のローカル情報システムとして納品します。オフライン対応、バージョン管理され、機械PC上で10年以上稼働します。これにより機械はEU機械規則2027に備えられます。

コンピューター単位のCONNECTライセンス

Free

0 €
  • 最大20信号
  • 全プロトコルドライバー同梱
  • Public Demoで無料登録
Public Demoを開く

無料ライセンスはPublic Demoで取得できます。

すべて税抜価格、アクティベートされたPCごと(ノードロック)です。ライセンスはいつでも無効化して別のコンピューターに移せます。realvirtual Commercialには、シートごとにCONNECTライセンスが1つ含まれています。realvirtualでの本番運用では、CONNECTランタイムは社内サイト料金に含まれます。ライブ3D HMI付きの機械同梱納品は、機械1台につき600ユーロの一回払いです(プラットフォームとCONNECT、永続)。年間ライセンス:12か月分の支払い後は、最後のバージョンを無期限に使用できます。アップデートには有効なライセンスが必要です。後から更新する場合は、失効後の期間分を日割りでお支払いいただきます。

まず試してみたい場合は、デモページからrealvirtual WEBをダウンロードしてください。 →

CONNECTに関するよくある質問

CONNECTにインターネット接続は必要ですか?

アクティベーションとディアクティベーションの時だけです。実行時には、CONNECTは署名済みトークンに対してローカルでライセンスを検証し、サーバーには接続しません。インターネットに接続されていないネットワーク向けに、リクエストコードによるオフラインアクティベーションがあります。

CONNECTはエアギャップされたOTネットワークで動作しますか?

はい。CONNECTはこの用途を想定して設計されています。自己完結型のアプリケーションで、ローカルネットワーク内のクライアントに信号を提供し、クラウドサービスや外部依存を必要としません。

システム要件は?

WindowsまたはLinuxのPC(x64)です。通常は機械のIPCか、コントローラーのネットワーク内のエッジPCです。CONNECTは.NETランタイムを含む自己完結型アプリケーションとして提供されるため、他に何もインストールする必要はありません。Linuxではヘッドレスで動作し、たとえばsystemdサービスとして実行できます。クライアントに必要なのはWebSocketまたはHTTPの接続だけです。

CONNECTはUnityでも使えますか?

いいえ。CONNECTは制御機器をブラウザープラットフォームと独自のソフトウェアに接続します。UnityではStarterとProfessionalが独自の制御機器インターフェースを備えているため、別のゲートウェイは不要です。

自社システムを接続できますか?

はい。WebSocket Realtime v2プロトコルとREST APIは公開ドキュメント化されています。MESコネクター、PDMシステム、独自のアプリケーションは、realvirtual WEBと同じインターフェースを使います。

PLC信号を独自のソフトウェアに

CONNECTライセンスのお見積もりをご依頼ください。3Dビューアー、HMI、エディターにはrealvirtual WEBをご利用ください。realvirtual Commercialには、シートごとにCONNECTライセンスが1つ含まれています。

ライセンスはメールでお送りします。通常1営業日以内です。

まず試してみたい場合は、デモページからrealvirtual WEBをダウンロードしてください。 →
